MEscope ODS - Animation von Strukturmodellen

Mit der MEscope Modalanalyse Software lässt sich die Bewegung von Strukturen anschaulich in einem Modell dargestellen. Als Messgrösse eignen sich Daten im Zeitbereich (wie bewegt sich die Struktur insgesamt?) oder im Frequenzbereich (was macht die Struktur bei einer bestimmten Frequenz?).
Für die Erregung einer Struktur eignen sich ein Impulshammer oder ein Schwingerreger, in manchen Fällen reicht auch die Eigenbewegung der Struktur aus. Verschiedene Messgeräte lassen sich direkt aus MEscope ansteuern. Ausserdem kann die Software viele Fremdformate für den Datenimport lesen.


MEscope ODS - Betriebsschwingungsanalyse

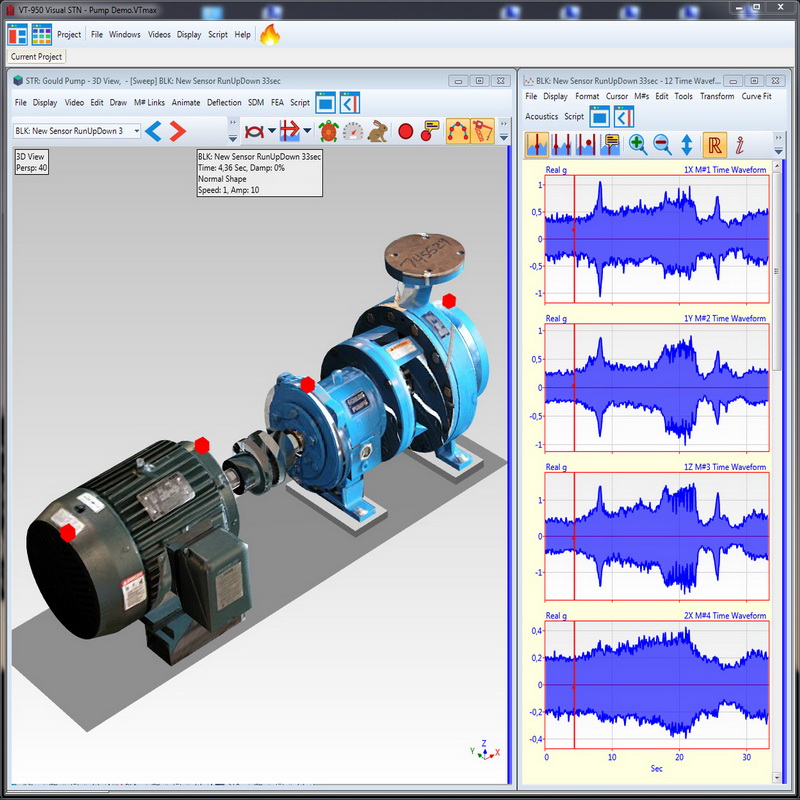

Stationär arbeitende Maschinen laufen meist bei einer festen oder variablen Drehzahl, d.h. die Anregung erfolgt bei der jeweiligen Arbeitsfrequenz. Das Spektrum des Bewegungssignals ist damit eher ein Linienspektrum mit Peaks bei der Drehzahl und den zugehörigen Oberwellen bzw. Harmonischen. MEscope kann auch diese Daten auswerten und sinnvolle Modellanimationen erzeugen.


MEscope Modal - Modalanalyse Software zur Berechnung der Eigenfrequenzen

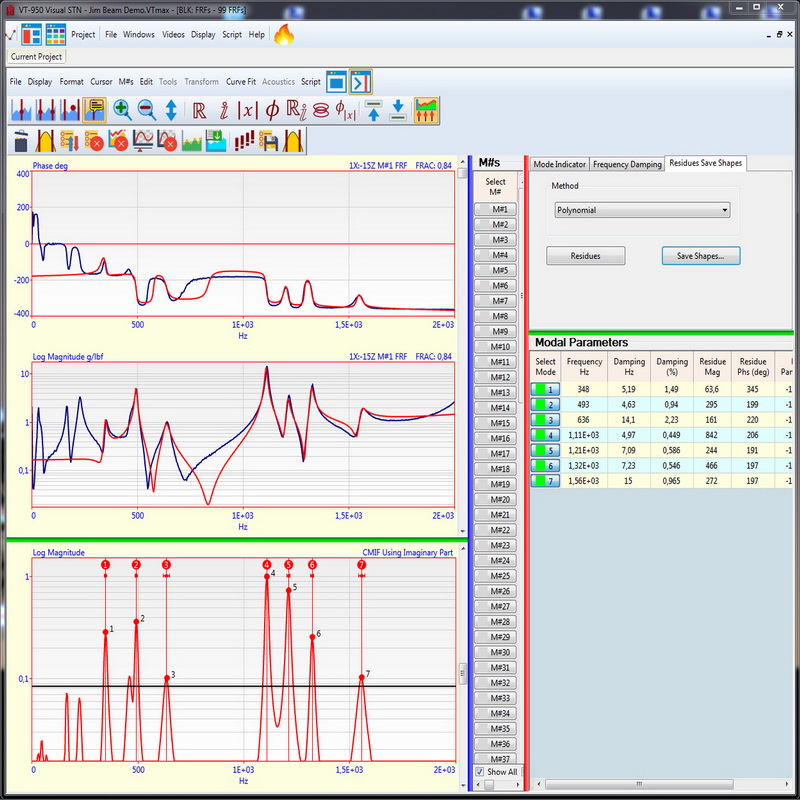

Die als Übertragungsfunktion im Frequenzbereich gemessenen Daten zeigen meist gut, bei welchen Frequenzen Resonanzerscheinungen auftreten. Es kann aber sein, dass zwei benachbarte Resonanzen sich derart überlagern, dass sie nicht einzeln eindeutig bewertet werden können. Um dennoch Aussagen über die Eigenfrequenzen und das Dämpfungsverhalten einer Struktur machen zu können, wird mit der Modalanalyse ein Polynom n-ter Ordnung (Nullstellen, Polstellen) berechnet, das die gemessenen Daten mit möglichst kleinem Fehler annähert. So lassen sich Schwingungsmechanismen in der Regel sauber voneinander getrennt untersuchen. Die Rechenarbeit übernimmt MEscope, der Benutzer kann zwischen automatischer Berechnung und verschiedenen Algorithmen wählen.

MEscope SDM - Strukturmodifikation

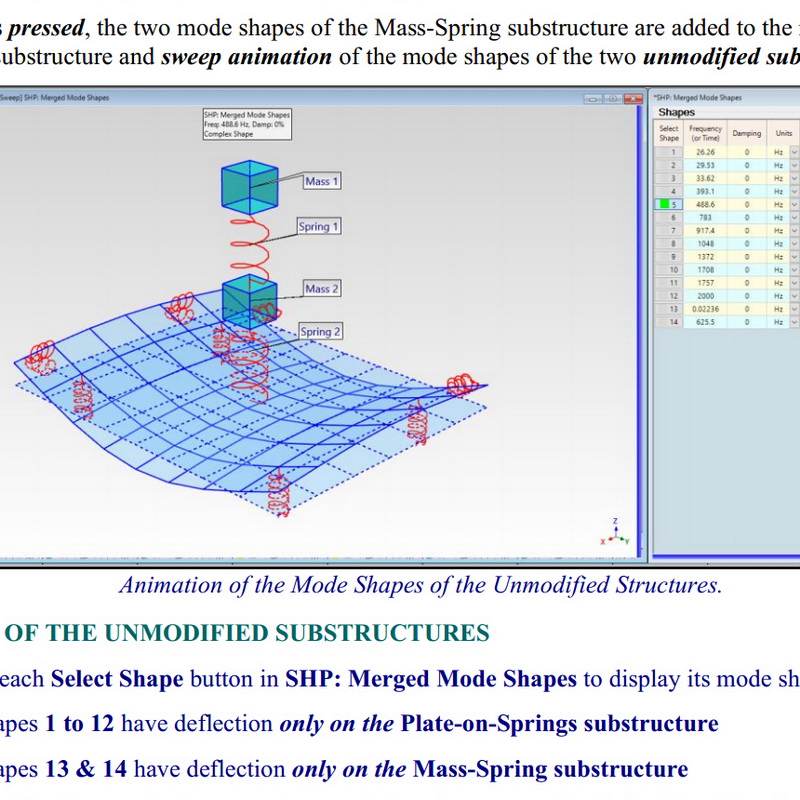

Oft interessiert die Frage, wie ein unerwünschter Schwingungszustand durch hinzufügen von Steifigkeiten, Federn oder Massen reduziert oder gar verhindert werden kann. MEscope ermöglicht das Hinzufügen von Elementen an oder zwischen beliebigen Punkten des Strukturmodells und die Berechnung der resultierenden Folgen. Oft verwendete Elemente lassen sich in einer Bibliothek mit ihren physikalischen Eigenschaften speichern.


MEscope Grafikeditor

Ein Strukturmodell besteht aus Punkten, Linien und Flächen. Diese Elemente können für das Konstruieren eines Strukturmodells verwendet werden, neben der Struktur in 3D-Ansicht wird die Tabelle der verwendeten Elemente angezeigt. Die Positionierung erfolgt per Mausklick in der Ansicht, alternativ können die zugehörigen Koordinaten in der Tabelle interaktiv modifiziert werden. Häufig verwendete Strukturen lassen sich in einer eigenen Bibliothek speichern.
Als Hilfsmittel für die Konstruktion können Fotos der Struktur z.B. aus xyz-Ansicht im Editor hinterlegt werden. Alternativ lassen sich bereits existierende CAD-Modelle in vielen verschiedenen Formaten importieren.

MEscope Fotorealistische Darstellung

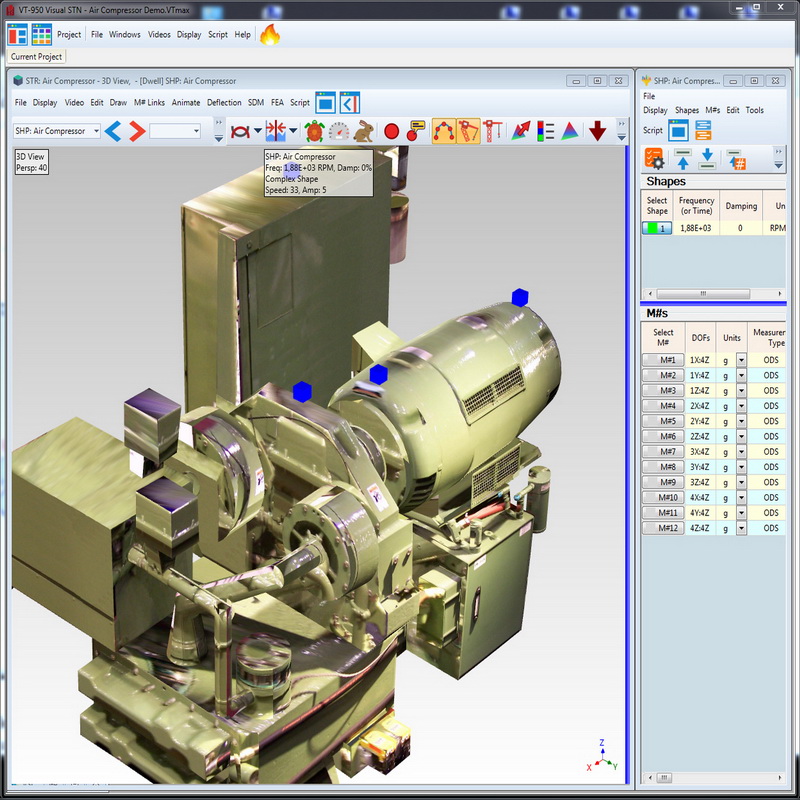

Mit Hilfe der PhotoModeler-Software kann MEscope eine 3D-Struktur für die Animation verwenden, die aus verschiedenen Fotoansichten in xyz-Richtung erzeugt wurde. Damit wird die Darstellung des Messobjektes auch für Laien besonders anschaulich. Die Messpunkte lassen sich im Modell markieren und mit den Messdaten verknüpfen.


MEscope HighSpeed ODS Videos

Neu lassen sich auch mit einer Hochgeschwindigkeits-Filmkamera erzeugte Videos für die Animation aufbereiten. Auch kleine Vibrationen, die unterhalb der Pixel-Auflösung der Kamera liegen, können im Extremfall aus geringfügigen Veränderungen benachbarter Pixel interpoliert werden.

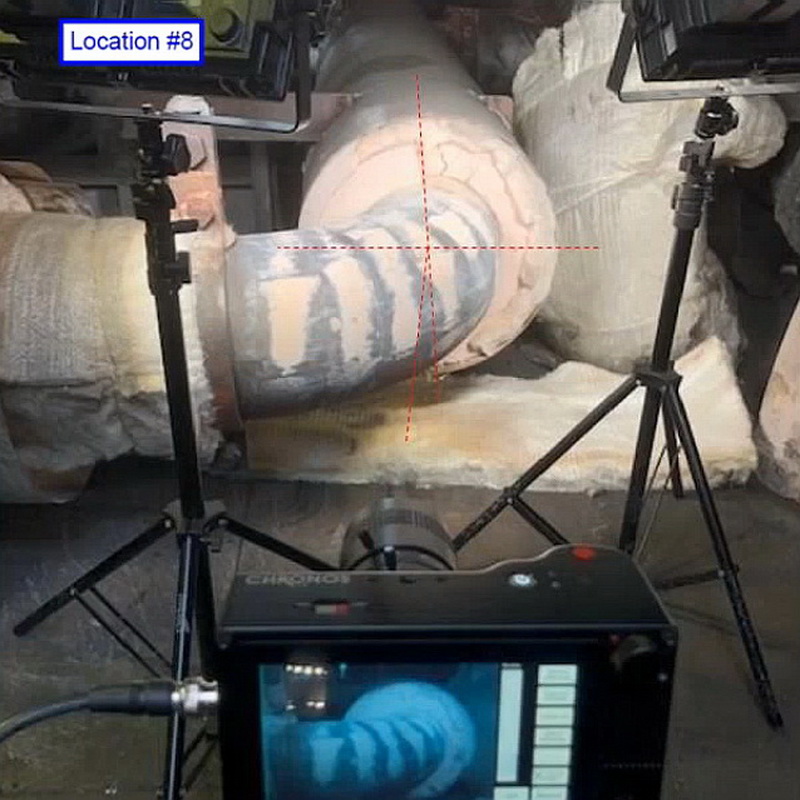

Diese Analysemethode eignet sich vor allem für Objekte, die wegen schwieriger Einbauverhältnisse oder z.B. hoher Temperatur nicht für die übliche Messung mit Beschleunigungssensoren geeignet sind.
Als Kamera für extrem schnelle Vorgänge eignet sich die High-Speed Kamera von Chronos, alternativ lässt sich aber auch eine handelsübliche Spiegelreflexkamera mit slowmotion-Funktion oder sogar ein Smartphone verwenden.
