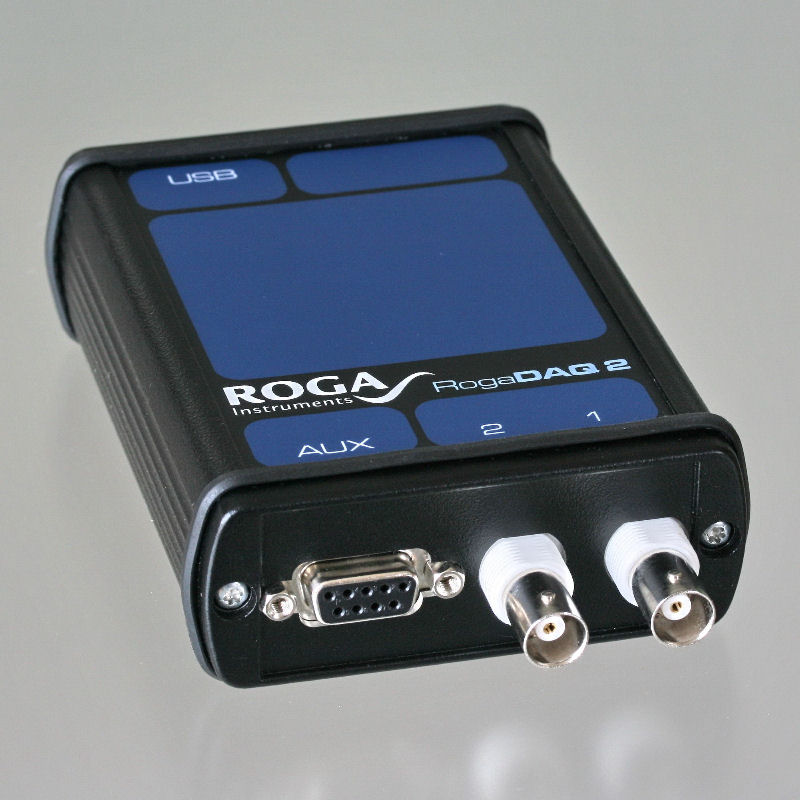

RogaDAQ2 DatenerfassungsmodulRogaDAQ2 USB

ist ein hochauflösendes 2-Kanal Datenerfassungssystem für den PC. Der Anschluss und auch die Stromversorgung erfolgen über die USB-Schnittstelle. Das RogaDAQ2 ist hervorragend ausgestattet: grosser Messbereich mit 24bit Auflösung, variable Abtastrate und eine ICP® bzw. IEPE-Stromversorgung an beiden Eingängen. Konstantstromgespeiste IEPE Sensoren wie Beschleunigungsaufnehmer, Modalhammer oder Messmikrofone können direkt über ein BNC-Kabel angeschlossen werden.

In seinem stabilen Aluminiumgehäuse wird das RogaDAQ2 zu einem zuverlässigen Begleiter in nahezu jeder Umgebung. Die Eingangsankopplung (AC, DC oder IEPE für Sensoren) ist über Software vom Rechner aus einstellbar.

RogaDAQ2 kann in die Betriebssysteme Windows XP und Windows 7/8/10 eingebunden werden, und je nach Applikationssoftware läuft es auch unter Linux und MacOS.
Datenblatt RogaDAQ2

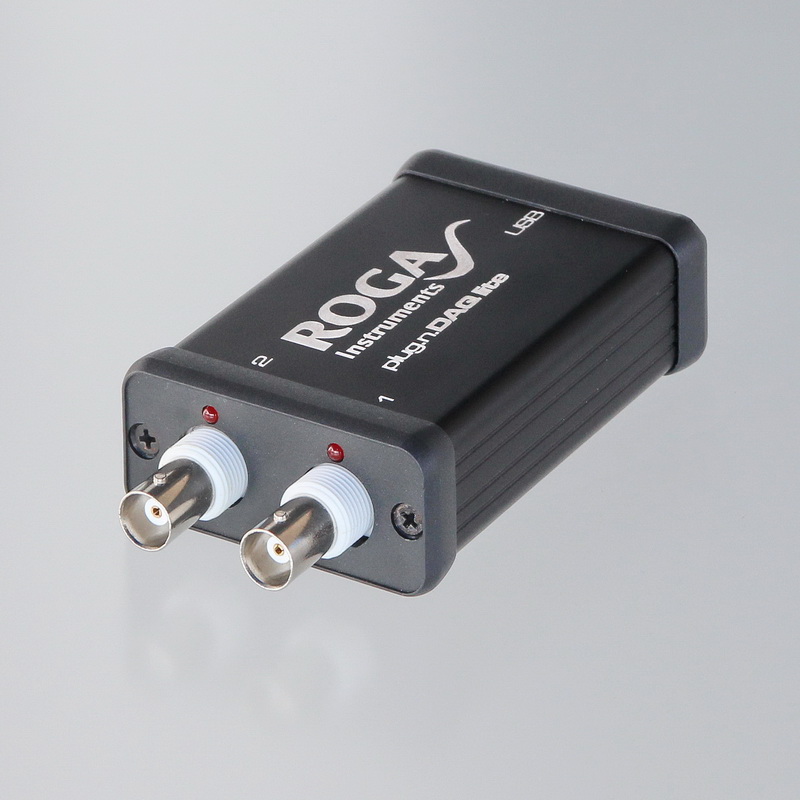

PlugnDAQ lite Messmodul für den USB-Bus

PlugnDAQ lite ist ein kompaktes 2-Kanal Datenerfassungsmodul für den PC. Trotz des ungewöhnlich niedrigen Preises hat es eine gute Ausstattung: Eingangsempfindlichkeit ±5V oder ±1V optional wählbar, variable Abtastrate und eine IEPE-Stromversorgung am Eingang. Konstantstromgespeiste Sensoren wie Beschleunigungsaufnehmer, Modalhammer oder Messmikrofone können direkt über ein BNC-Kabel angeschlossen werden.

Das hochwertige, stabile Aluminiumgehäuse macht das PlugnDAQ zu einem zuverlässigen Begleiter in nahezu jeder Umgebung.

PlugnDAQ lite kann in die aktuellen Betriebssysteme Win XP, 7/8/10/11 eingebunden werden, und je nach Applikationssoftware läuft es auch unter Linux und MacOS.

Einsatzmöglichkeiten:

  • Oszilloskop und Signalrekorder
  • FFT-Analysator
  • Übertragungsfunktions-Analysator (Modal- und Strukturanalyse)
  • Datenlogger
  • Akustikmessgerät
  • Vibrationsmessung, Maschinendiagnose

PlugnDAQ lite ist klein und robust. Es wird über die USB-Schnittstelle mit Strom versorgt, d.h. für den betriebsbereiten Anschluss ist nur ein USB-Kabel nötig.
Datenblatt PlugnDAQ lite

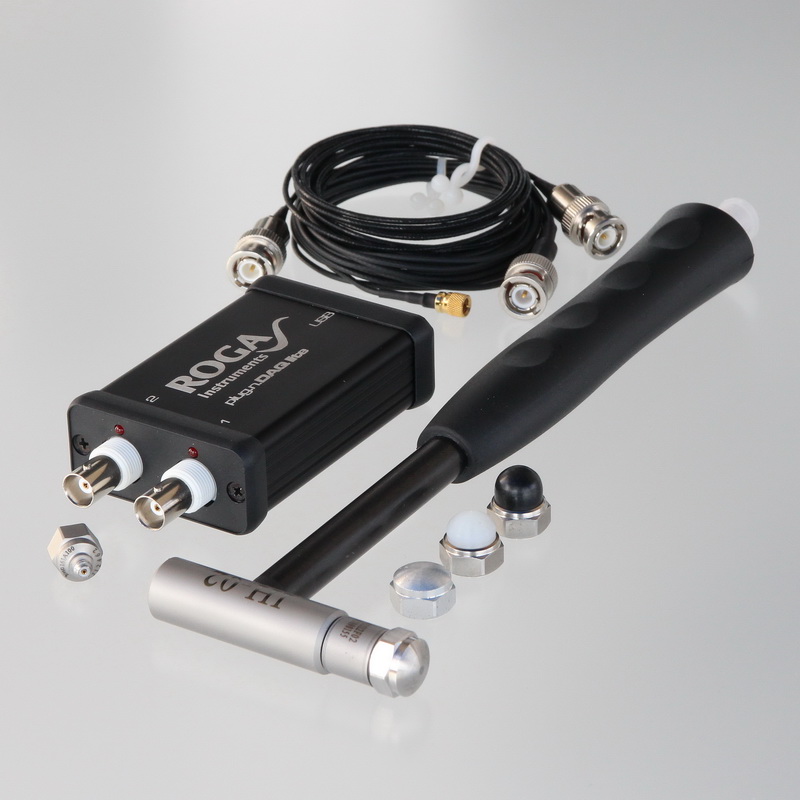

MiniSystem für Strukturuntersuchung und Modalanalyse

Der Maschinenbau-Ingenieur steht oft vor der Frage, welche Resonanzfrequenzen vorliegen oder wie die Bewegung von Maschinenteilen oder Komponenten unter Betriebsbedingungen Eigenfrequenzen aussieht. Das Mini-System ist ein Komplettsystem auf Basis des PlugnDAQ lite. Es besteht aus folgenden Komponenten:

  • PlugnDAQ lite Messmodul
  • Software für Transferfunktionsmessung, für Geometrieerstellung und für  Animation
  • Impulshammer IH02, Messbereich 5000N
  • Universal-Beschleunigungssensor
  • Anschlusskabel
  • Transportkoffer

Zusätzlich zum Mini-Modalanalysesestem wird nur noch ein Notebook benötigt, und einer professionellen Strukturuntersuchung oder experimentellen Modalanalyse steht nichts mehr im Weg.

Für die Nutzung mit der ME´scope 6.0 Software für Betriebsschwingungs- und Modalanalyse empfehlen wir das RogaDAQ2 Messmodul.
